【Xcode】なるべくコードを書かずにAutoLayoutを使ってアニメーションする

AutoLayoutを使ってアニメーションする方法を調べたところ、VisualFormatを使ってコード上でAutoLayoutの制約を書く方法が多く見つかりました。

しかし、VisualFormatで制約を書くのはなかなか複雑ですので、そこはIBで済ませてなるべくコードを書かないでやってみました。

今回作るもの

Moveボタンを押すと緑色の四角が上下に動くアニメーションを作ります。

f:id:an3714106:20160415234815g:plain:w200

作成手順

画面を作る

storyboardでView(緑色の四角)やButtonを配置していきます。

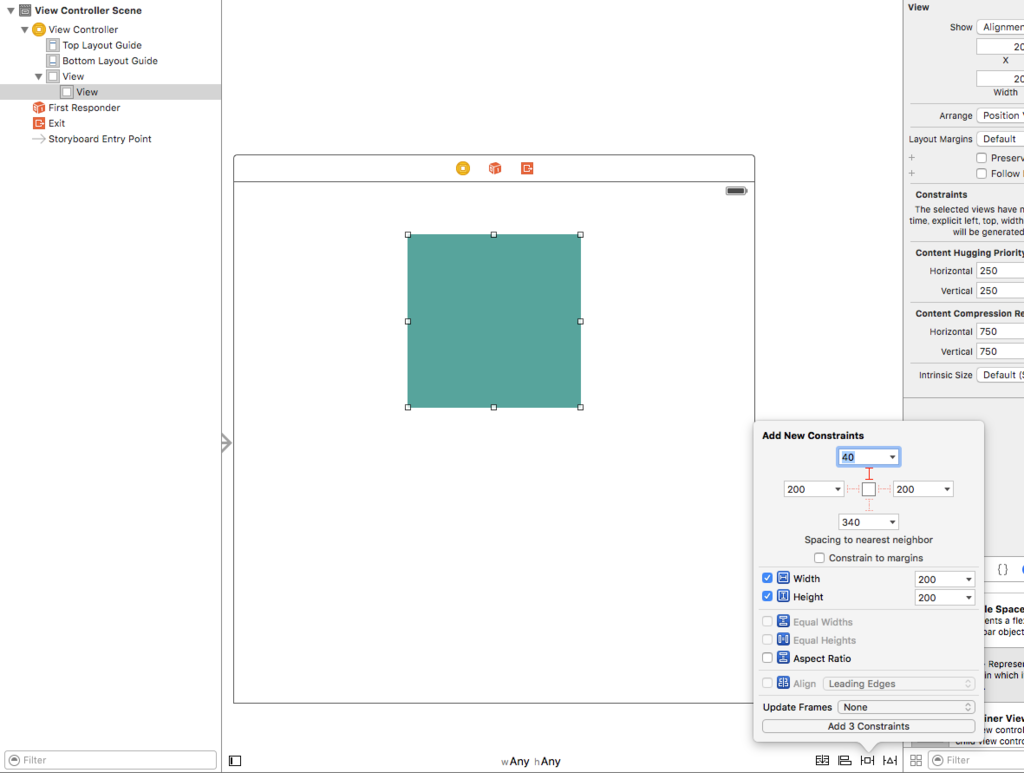

まず、View(緑色の四角)に下記の制約を追加します。

  • 幅・高さ 200
  • 垂直方向の制限:superviewから40の位置
  • 水平方向の制限:superviewに対し中央


f:id:an3714106:20160415235501p:plain



「垂直方向の制限:superviewから40の位置」はpriorityがデフォルトの1000になっています。


f:id:an3714106:20160415235545p:plain

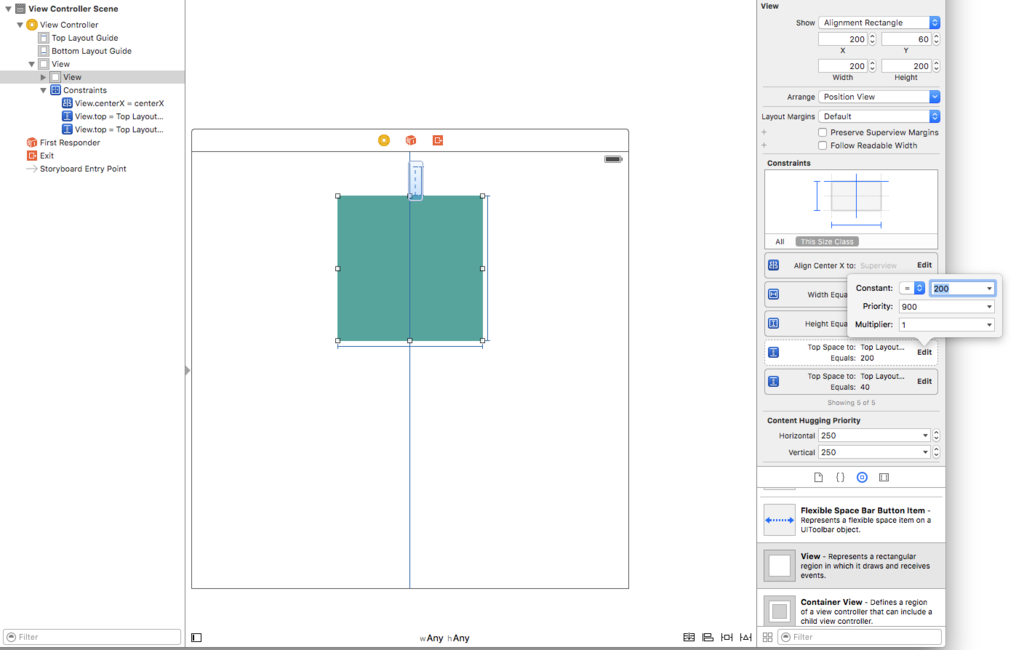

次に、View(緑色の四角)に「垂直方向の制限:superviewから200の位置」を追加します。追加後、この制約のpriorityを900(先ほどの制約より小さい値)に設定します。これによりAutoLayoutの警告が発生しなくなります。


f:id:an3714106:20160415235921p:plain


Buttonについては割愛します。適当にお願いします。


変数、メソッドと結びつける

View(緑色の四角)やButtonを変数、メソッドと結びつけていきます。

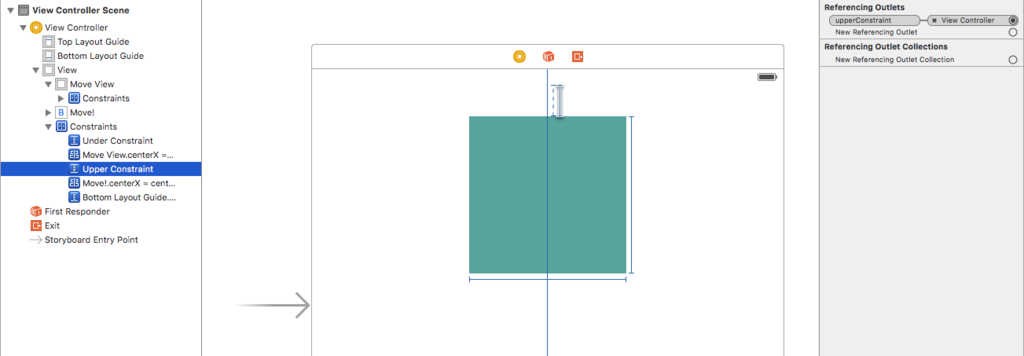

moveViewはView(緑色の四角)自身と、upperConstraintは「垂直方向の制限:superviewから40の位置」と、underConstraintは「垂直方向の制限:superviewから200の位置」と結びつけてください。

@property (weak, nonatomic) IBOutlet UIView *moveView;  // 動かすビュー
@property (strong, nonatomic) IBOutlet NSLayoutConstraint *upperConstraint;   // 上位置
@property (strong, nonatomic) IBOutlet NSLayoutConstraint *underConstraint;   // 下位置


f:id:an3714106:20160416000433p:plain


また、Buttonをタップしたときのメソッドを設定しておきます。

- (IBAction)onMoveButton:(id)sender {
}



コードを書く

viewDidLoadで初期化をしておきます。
ビューを上下どちらに動かすかを判定するtoBottomプロパティを追加し、最初は下に動かしたいのでYESにしておきます。
また、コード上でAutoLayoutを設定するために、動かすビューのtranslatesAutoresizingMaskIntoConstraintsプロパティをNOにします。

@property BOOL toBottom;    // 移動方向

(中略)

- (void)viewDidLoad {
    [super viewDidLoad];

    self.toBottom = YES;
    self.moveView.translatesAutoresizingMaskIntoConstraints = NO;
}


次に、Buttonを押したときに呼ばれるメソッドを下記のように実装します。

- (IBAction)onMoveButton:(id)sender {
    if (self.toBottom) {
        // 上から下へ動かす
        self.upperConstraint.active = NO;
        self.underConstraint.active = YES;
        [UIView animateWithDuration:0.3f
                              delay:0.f
                            options:UIViewAnimationOptionCurveEaseInOut
                         animations:^{
                             [self.view layoutIfNeeded];
                         }
                         completion:nil];
    } else {
        // 下から上へ動かす
        self.upperConstraint.active = YES;
        self.underConstraint.active = NO;
        [UIView animateWithDuration:0.3f
                              delay:0.f
                            options:UIViewAnimationOptionCurveEaseInOut
                         animations:^{
                             [self.view layoutIfNeeded];
                         }
                         completion:nil];
    }
    self.toBottom = !self.toBottom;
}


やっていることは、Buttonを押すたびにアニメーションをつけて垂直方向の制約を切り替えているだけです。
ポイントは

  • [UIView animateWithDuration:] のanimationsブロック内で [self.view layoutIfNeeded]; を呼ぶこと(呼ばないとアニメーションしません)
  • NSLayoutConstraintのプロパティは strong にしておくこと(通常IBOutletはweakにしますが、strongでないと active = NO を呼んだ後解放されてしまいます)

です。
